ท่ามกลางสมรภูมิการแข่งขันทางเทคโนโลยีที่ทวีความดุเดือดขึ้นในทุกขณะ อุตสาหกรรมการผลิตเซมิคอนดักเตอร์ทั่วโลกกำลังเผชิญหน้ากับจุดเปลี่ยนผ่านครั้งประวัติศาสตร์ ทิศทางและกระแส การพัฒนาชิปเซ็ต ปัญญาประดิษฐ์ (AI) ในยุคปัจจุบัน เผยให้เห็นถึงความท้าทายอันใหญ่หลวงของการก้าวข้ามขีดจำกัดทางฟิสิกส์ เมื่อขนาดของทรานซิสเตอร์ถูกบีบอัดให้เล็กลงไปอยู่ในระดับซับนาโนมิเตอร์ (Sub-nanometer) ทำให้บริษัทยักษ์ใหญ่ต้องทุ่มเม็ดเงินมหาศาลเพื่อรักษาสถานะผู้นำในตลาดโลก การเปลี่ยนแปลงนี้ไม่เพียงแต่จะส่งผลกระทบต่อโครงสร้างพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์เท่านั้น แต่ยังเป็นการกำหนดทิศทางใหม่ว่าระบบปัญญาประดิษฐ์จะถูกประมวลผลอย่างไรในอนาคตอันใกล้นี้
สาเหตุหลักที่ผลักดันให้เกิดการปฏิวัติทางสถาปัตยกรรมครั้งนี้ มาจากความต้องการพลังการประมวลผลที่พุ่งทะยานขึ้นอย่างไม่หยุดยั้งของโลก AI โครงสร้างของชิปประมวลผลแบบดั้งเดิมกำลังถูกแทนที่ด้วยนวัตกรรมใหม่ที่ซับซ้อนยิ่งขึ้น โดยเฉพาะการสร้างชิปเซ็ตที่มีเลเยอร์ซ้อนทับกันหลายชั้นอย่างหนาแน่น เพื่อเพิ่มจำนวนทรานซิสเตอร์ต่อพื้นที่ให้ได้มากที่สุด อินเทลกำลังเดินหน้าท้าทายคู่แข่งรายสำคัญอย่าง TSMC และ Samsung อย่างเปิดเผย ด้วยการงัดเทคโนโลยีลับและนวัตกรรมใหม่ล่าสุดเข้าสู่สายการผลิตจริง กลยุทธ์เชิงรุกเหล่านี้ได้รับการออกแบบมาโดยเฉพาะ เพื่อทะลวงคอขวดด้านประสิทธิภาพของการประมวลผลและสร้างมาตรฐานใหม่ให้กับวงการเทคโนโลยีระดับโลกที่ไม่มีใครสามารถมองข้ามได้
นอกจากขนาดที่เล็กลงแล้ว รูปแบบการทำงานในระดับองค์กรก็กำลังพลิกโฉมไปอย่างสิ้นเชิงเช่นเดียวกัน ซึ่งผู้เชี่ยวชาญด้านชิปเซ็ตได้ตอกย้ำถึงกระแสนี้อย่างชัดเจน โดยให้ความเห็นเชิงลึกว่า “เทรนด์ใหม่ที่มันเกิด Agentic ในตัวที่เป็น enterprise มันจะเหลือแบบ 1 เครื่องเป็น CPU แล้วก็มี GPU ประมาณ 1 ใบ เพราะว่ามันต้องรัน workload ที่เป็นแบบ processing ต่างๆ ก่อนที่จะทำ inference จริง” คำกล่าวนี้สะท้อนให้เห็นว่าองค์กรชั้นนำกำลังเปลี่ยนผ่านจากการใช้คลัสเตอร์กราฟิกการ์ดล้วนๆ มาสู่การใช้ระบบผสมผสานที่ชาญฉลาดและคุ้มค่ามากยิ่งขึ้น ซึ่งการเปลี่ยนแปลงกระบวนทัศน์ระดับองค์กรในครั้งนี้เอง ที่เป็นแรงกระตุ้นให้อินเทลต้องปรับเปลี่ยนทิศทางการออกแบบผลิตภัณฑ์ของตนเองอย่างขนานใหญ่
สงครามชิปเซ็ตระดับโลกและการแข่งขันของสามยักษ์ใหญ่
ในปัจจุบัน การแข่งขันทางวิศวกรรมการผลิตชิปหรือเทคโนโลยีระดับกระบวนการผลิต (Process Technology) ถูกผูกขาดโดยผู้เล่นหลักเพียงสามรายบนเวทีโลก ได้แก่ สถาบันรับจ้างผลิตชั้นนำอย่าง TSMC บริษัทยักษ์ใหญ่จากเกาหลีใต้ Samsung และผู้ผลิตชิปแบบครบวงจรอย่าง Intel โดยปกติแล้ว ทั้งยักษ์ใหญ่ TSMC และ Samsung จะดำเนินธุรกิจในรูปแบบการรับจ้างผลิตชิปให้กับบริษัทออกแบบภายนอกเป็นหลัก อย่างไรก็ตาม เมื่อเทคโนโลยีกระบวนการผลิตถูกผลักดันให้ก้าวข้ามขอบเขตของขนาดสองนาโนมิเตอร์ลงไป ต้นทุนในการวิจัยและการสร้างโรงงานผลิตชิปหรือแพลนต์การผลิตได้พุ่งสูงขึ้นอย่างมหาศาล ข้อมูลระบุว่าการลงทุนสร้างโรงงานผลิตเพียงหนึ่งแห่งในยุคนี้ ต้องใช้งบประมาณสูงแตะระดับหนึ่งล้านล้านบาท ซึ่งเป็นตัวเลขที่สะท้อนถึงเดิมพันอันมหาศาลที่อินเทลจำเป็นต้องจ่ายเพื่อรักษาตำแหน่งผู้นำทางเทคโนโลยี

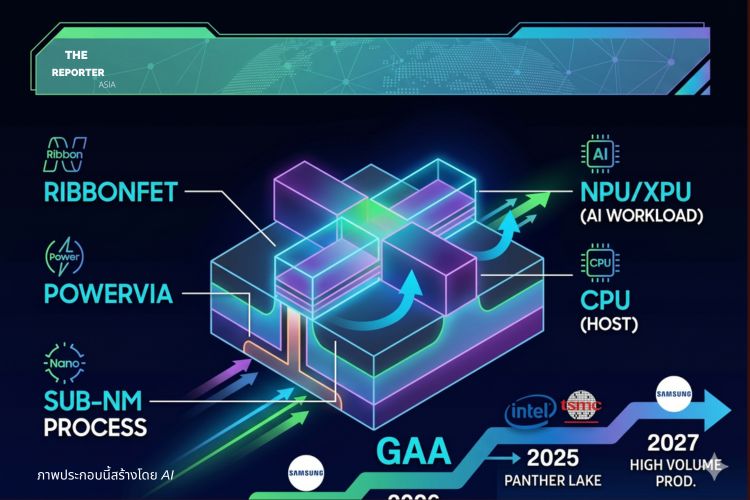

เมื่อขนาดของชิปเล็กลงจนถึงระดับวิกฤต เทคโนโลยีทรานซิสเตอร์รูปแบบเดิมจึงไม่สามารถรองรับการทำงานได้อย่างมีประสิทธิภาพอีกต่อไป อุตสาหกรรมทั้งหมดจึงต้องเปลี่ยนผ่านเข้าสู่สถาปัตยกรรมแบบ Gate-All-Around (GAA) ซึ่งเป็นการออกแบบที่ช่วยควบคุมกระแสไฟฟ้าได้ดีเยี่ยมและลดการรั่วไหลของพลังงาน ณ ปัจจุบัน บริษัทที่สามารถนำเทคโนโลยี GAA ออกสู่ตลาดคอมเมอร์เชียลได้อย่างเป็นทางการก่อนใครคือ Samsung ซึ่งนำเสนอเทคโนโลยีนี้ภายใต้ชื่อทางการค้าว่า MBCFET หรือ Multi-Bridge-Channel FET ในขณะเดียวกัน อินเทลก็กำลังเร่งเครื่องอย่างเต็มกำลังในการพัฒนาเทคโนโลยีในตระกูลใกล้เคียงกันนี้ โดยใช้ชื่อเฉพาะว่า RibbonFET ซึ่งจะช่วยให้โครงสร้างทรานซิสเตอร์สามารถจัดเรียงซ้อนทับกันเป็นชั้นๆ ได้อย่างมีประสิทธิภาพสูงสุด
เส้นทางการนำเทคโนโลยีใหม่มาใช้งานจริงนั้น มีการวางแผนและกำหนดเวลาอย่างรัดกุม โดยอินเทลตั้งเป้าที่จะเริ่มการเปลี่ยนผ่านโครงสร้างไปสู่สถาปัตยกรรม RibbonFET อย่างเป็นทางการในโปรเซสเซอร์รุ่นเรือธงอย่าง Panther Lake ซึ่งเป็นความหวังสำคัญในการทวงคืนส่วนแบ่งการตลาด ในทิศทางตรงกันข้าม บริษัทคู่แข่งอย่าง TSMC กลับมีการวางโรดแมปที่แตกต่างออกไป โดยคาดการณ์ว่าจะสามารถเปลี่ยนผ่านกระบวนการผลิตจากเทคโนโลยี FinFET ในปัจจุบัน มาเป็นสถาปัตยกรรม Gate-All-Around อย่างเต็มรูปแบบและเริ่มการผลิตเชิงพาณิชย์ในสเกลระดับสูง (High Volume Production) ได้ในช่วงประมาณปี 2027 ช่วงเวลาที่เหลื่อมล้ำกันนี้เอง ที่จะเป็นตัวแปรสำคัญในการชี้วัดว่าบริษัทใดจะสามารถยึดครองความน่าเชื่อถือและความเป็นผู้นำในยุคปัญญาประดิษฐ์ได้อย่างแท้จริง
จุดเปลี่ยนสถาปัตยกรรมระดับนาโนและระบบจ่ายไฟยุคใหม่
อีกหนึ่งเทคโนโลยีที่เป็นอาวุธลับสำคัญในการยกระดับประสิทธิภาพชิปเซ็ตอย่างก้าวกระโดด คือระบบการจัดการพลังงานแบบใหม่ที่อุตสาหกรรมขนานนามว่า Backside Power Delivery เทคโนโลยีนี้คือการปฏิวัติวิธีการจ่ายกระแสไฟฟ้า โดยเปลี่ยนจากการเดินสายไฟบนพื้นผิวด้านบนของเวเฟอร์ มาเป็นการป้อนพลังงานจากด้านล่างหรือด้านหลังของตัวชิปโดยตรง อินเทลได้เรียกขานเทคโนโลยีเอกสิทธิ์นี้ของตนเองว่า PowerVia และได้ประกาศตัวเป็นผู้บุกเบิกรายแรกของโลกที่ประสบความสำเร็จในการนำเทคโนโลยีระดับไฮเอนด์นี้มาใช้งานจริง แม้ว่าในอนาคตคู่แข่งรายสำคัญอย่าง Samsung หรือ TSMC จะต้องปรับตัวและนำมาตรฐานการจ่ายไฟแบบนี้มาใช้ตามอย่างหลีกเลี่ยงไม่ได้ แต่อินเทลก็เชื่อมั่นว่าการออกสตาร์ทก่อน จะเป็นจุดแข็งที่สร้างความได้เปรียบในการแข่งขันได้อย่างเด็ดขาด
ความเปลี่ยนแปลงนี้ไม่ได้หยุดอยู่แค่กระบวนการผลิตระดับฮาร์ดแวร์ แต่ยังลุกลามไปถึงปรัชญาการจัดโครงสร้างระบบประมวลผลทั้งหมด แม้ว่าสถาปัตยกรรมพื้นฐานแบบ X86 จะยังคงเป็นหัวใจหลักสำหรับการทำงานของคอมพิวเตอร์ส่วนบุคคลและเครื่องเซิร์ฟเวอร์ในศูนย์ข้อมูล แต่ต้องยอมรับว่าปริมาณงานด้านปัญญาประดิษฐ์ในปัจจุบัน มักจะดึงศักยภาพสูงสุดออกมาได้ดีกว่าเมื่อทำงานประสานกับชิปประมวลผลกราฟิก (GPU) ด้วยเหตุนี้ อินเทลจึงได้ปรับยุทธศาสตร์องค์กรครั้งใหญ่ โดยมุ่งเน้นไปที่การประมวลผลแบบมัลติโปรเซสซิ่ง (Multi-processing Strategy) หรือที่เรียกว่า XPU และ NXPU กลยุทธ์นี้มุ่งผสานการทำงานร่วมกันระหว่าง CPU, GPU และ Neural Processing Unit (NPU) ให้เป็นเนื้อเดียวกัน เพื่อให้ตอบสนองต่อโหลดงานปัญญาประดิษฐ์ที่มีความหลากหลายและไม่หยุดนิ่งได้อย่างทันท่วงที
เพื่อให้เห็นภาพที่ชัดเจนขึ้น ผู้เชี่ยวชาญได้เปรียบเทียบการทำงานของระบบประมวลผลยุคใหม่ว่า เหมือนกับการบริหารจัดการห้องครัวระดับภัตตาคาร ในระบบนี้ CPU จะเปรียบเสมือนหัวหน้าพ่อครัวที่มีหน้าที่ประเมินสถานการณ์ จัดการคิวงาน และตัดสินใจว่าวัตถุดิบหรือคำสั่งที่เข้ามาควรจะถูกส่งต่อไปยังแผนกใด ไม่ว่าอนาคตของระบบปัญญาประดิษฐ์จะเติบโตไปในทิศทางใด ไม่ว่าจะเป็นฝั่งที่เน้นการคำนวณเชิงเส้นลึกซึ้ง หรือฝั่งที่ต้องอาศัยการเรนเดอร์ภาพกราฟิกอย่างหนักหน่วง CPU ก็จะยังคงทำหน้าที่เป็นศูนย์กลางคอยจัดสรรทรัพยากรไปยัง GPU หรือ NPU ที่มีลักษณะการบริโภคพลังงานและประสิทธิภาพที่เหมาะสมกับงานนั้นๆ มากที่สุด
ยุทธศาสตร์ฮาร์ดแวร์อัจฉริยะเฉพาะทางและทิศทางตลาด
การแบ่งเบาภาระงานให้สอดคล้องกับความเชี่ยวชาญเฉพาะด้าน เป็นหัวใจสำคัญของกลยุทธ์การประมวลผลยุคใหม่ อินเทลได้นำเสนอชิปประมวลผลเฉพาะทางอีกหนึ่งประเภทที่มีชื่อว่า Image Processing Unit หรือ IPU ซึ่งถูกติดตั้งเป็นส่วนหนึ่งของโปรเซสเซอร์อินเทลมาอย่างยาวนานจวบจนปัจจุบันเป็นเวอร์ชัน 7.5 แต่เพิ่งจะกลับมามีบทบาทสำคัญอย่างเด่นชัดในยุคปัจจุบัน ชิ้นส่วนนี้เข้ามาแก้ปัญหาคอขวดที่เกิดขึ้นในอุปกรณ์ Edge Device หรือกล่องประมวลผล AI PC ที่จำเป็นต้องเชื่อมต่อกับกล้องวงจรปิดความละเอียดสูงหลายตัวพร้อมกัน การรับภาพที่มีความซับซ้อน เช่น วิดีโอระดับ Full HD วิดีโอแบบ HDR หรือภาพที่มีสัญญาณรบกวนสูง หากปล่อยให้เป็นหน้าที่ของ CPU เพียงลำพัง จะทำให้สูญเสียทรัพยากรระบบไปอย่างมหาศาล
การทำงานของ IPU ถูกออกแบบมาโดยเฉพาะเพื่อการรองรับและประมวลผลด้านภาพถ่ายและวิดีโอ การถ่ายโอนข้อมูลอินพุตและเอาต์พุตเหล่านี้ไปยังยูนิตเฉพาะทาง จึงช่วยเพิ่มความเร็วในการเรนเดอร์งานได้อย่างน่าประทับใจ พร้อมทั้งประหยัดพลังงานแบตเตอรี่และลดความร้อนสะสมได้อย่างยอดเยี่ยม แนวคิดการออกแบบเช่นนี้ยังขยายผลไปถึงการบีบอัดข้อมูลหรือการเข้ารหัสความปลอดภัยระดับสูง ซึ่งอินเทลเลือกที่จะสร้างหน่วยประมวลผลแยกย่อยออกมารองรับงานซ้ำซ้อนเหล่านี้ แทนที่จะผลักภาระไปให้ CPU หลัก เพราะหลักการพื้นฐานคือ หากมีงานเฉพาะเจาะจงที่จำเป็นต้องทำอย่างสม่ำเสมอ การมอบหมายให้ผู้เชี่ยวชาญเฉพาะทางจัดการ ย่อมลดขั้นตอนที่เยิ่นเย้อและช่วยลดต้นทุนของกระบวนการประมวลผลในภาพรวมได้อย่างมีนัยสำคัญ
ในด้านผลกระทบต่อผู้บริโภคและโครงสร้างราคาตลาด นวัตกรรมขั้นสูงอย่างชิปเรือธงสำหรับอุปกรณ์พกพาในตระกูล Panther Lake หรือชิประดับล่างที่มุ่งเน้นการแข่งขันด้านราคาอย่างตระกูล Wildcat Lake ล้วนถูกจับตามองถึงทิศทางการปรับราคาขาย อย่างไรก็ตามราคาพื้นฐานของโปรเซสเซอร์รุ่นใหม่นั้น แท้จริงแล้วไม่ได้มีการปรับตัวสูงขึ้นอย่างก้าวกระโดดแต่อย่างใด โดยยังคงรักษาอัตราการเพิ่มขึ้นเพียงแค่ประมาณ 10 ถึง 15 เปอร์เซ็นต์เท่านั้น ซึ่งเมื่อเทียบกับสเปกเชิงลึกที่ได้รับ ถือว่าความคุ้มค่ายังคงอยู่ในระดับเดิม
ตัวแปรที่แท้จริงซึ่งส่งผลกระทบอย่างรุนแรงต่อราคาอุปกรณ์คอมพิวเตอร์และโน้ตบุ๊กยุคใหม่ กลับกลายเป็นราคาของชิปหน่วยความจำ โดยผู้เชี่ยวชาญระบุอย่างตรงไปตรงมาว่า “ที่มันแพงจริงๆ ก็คือเรื่องของตัว Memory” ซึ่งความต้องการหน่วยความจำขนาดใหญ่เพื่อรันโมเดล AI ในปัจจุบัน คือสาเหตุที่ทำให้ต้นทุนโดยรวมของอุปกรณ์พุ่งสูงขึ้นอย่างหลีกเลี่ยงไม่ได้
บทสรุปอนาคตเทคโนโลยีล้ำยุค
การปฏิวัติเทคโนโลยีระดับซับนาโนมิเตอร์และกลยุทธ์การประมวลผลเฉพาะทางของอินเทลในครั้งนี้ นับเป็นการประกาศกร้าวถึงความมุ่งมั่นที่จะทวงคืนบัลลังก์เจ้าแห่งเทคโนโลยีเซมิคอนดักเตอร์โลก การบูรณาการระบบ Backside Power Delivery อย่าง PowerVia เข้ากับโครงสร้างทรานซิสเตอร์แบบ RibbonFET แสดงให้เห็นถึงความพร้อมในการก้าวข้ามข้อจำกัดเดิมๆ ทางฟิสิกส์ ที่เคยเป็นอุปสรรคขัดขวางการเพิ่มความเร็วของระบบคอมพิวเตอร์ แนวทางปฏิบัติการแบบ XPU ที่กระจายความเสี่ยงและภาระงานไปยังหน่วยย่อย ทั้ง CPU, GPU, NPU และ IPU พิสูจน์ให้เห็นแล้วว่าองค์กรระดับแนวหน้าจำเป็นต้องมีสถาปัตยกรรมที่ยืดหยุ่นเพียงพอ เพื่อรองรับกับสถานการณ์ที่โลกของปัญญาประดิษฐ์มีการพัฒนาเปลี่ยนแปลงไปอย่างคาดเดาได้ยาก
แม้ว่าก้าวเดินของอินเทลจะเต็มเปี่ยมไปด้วยความมั่นใจและเม็ดเงินมหาศาล ทว่าเส้นทางข้างหน้านั้นยังคงเต็มไปด้วยขวากหนามจากคู่แข่งคนสำคัญ โดยเฉพาะไทม์ไลน์ที่กำลังคืบคลานเข้าสู่ช่วงปี 2026 และ 2027 ซึ่งจะเป็นช่วงเวลาหัวเลี้ยวหัวต่อที่ TSMC จะเริ่มเดินเครื่องจักรผลิตสถาปัตยกรรมแบบ Gate-All-Around เชิงพาณิชย์ในจำนวนมหาศาล การต่อสู้ในช่วงเวลาดังกล่าวจะถูกตัดสินจากความสามารถของแต่ละบริษัท ว่าใครจะสามารถเพิ่มอัตราผลตอบแทนจากการผลิตหรือ Yield Rate ได้ดีกว่ากัน รวมไปถึงความสามารถในการรักษาเสถียรภาพของชิ้นส่วนอิเล็กทรอนิกส์ที่มีความสลับซับซ้อนอย่างที่ไม่เคยมีมาก่อน ซึ่งท้ายที่สุดแล้ว ผลลัพธ์ของสงครามครั้งนี้จะตกเป็นตัวแปรสำคัญที่กำหนดมาตรฐานทางเทคโนโลยีของมนุษยชาติในทศวรรษถัดไป
ไม่ว่าผู้ชนะในสงครามเซมิคอนดักเตอร์รอบนี้จะเป็นใคร แต่ผลประโยชน์สูงสุดย่อมตกอยู่กับผู้บริโภคและกลุ่มนักพัฒนาธุรกิจในทุกระดับชั้น การแข่งขันที่เข้มข้นได้เร่งให้เกิดการสร้างสรรค์นวัตกรรมใหม่ๆ ที่ทำให้เครื่องมือปัญญาประดิษฐ์ระดับองค์กรกลายเป็นสิ่งที่เข้าถึงได้ง่ายและมีประสิทธิภาพสูงขึ้นกว่าเดิม แม้ว่าความผันผวนของราคาหน่วยความจำอาจจะสร้างความกังวลใจให้กับตลาดอยู่บ้างในระยะสั้น ทว่าเมื่อมองในภาพรวม สิทธิประโยชน์ที่ได้รับจากสถาปัตยกรรมการประมวลผลที่ทรงพลัง ประหยัดพลังงาน และชาญฉลาดนี้ จะเข้ามาช่วยปลดล็อกศักยภาพทางธุรกิจและขยายขอบเขตจินตนาการทางเทคโนโลยีของมนุษย์ให้ก้าวไกลไปสู่พรมแดนใหม่ที่ไร้ขีดจำกัดอย่างแท้จริง
